ソーラーアンカーグラウンドスクリュー – 太陽光発電所の信頼できる基礎

ソーラーアンカーグラウンドスクリュー – 太陽光発電所のための信頼できる基礎

Q235B / Q355 • HDG 80μm • 直径48–114mm • 長さ1.6–3.5m • カスタマイズ対応

主要な 特徴

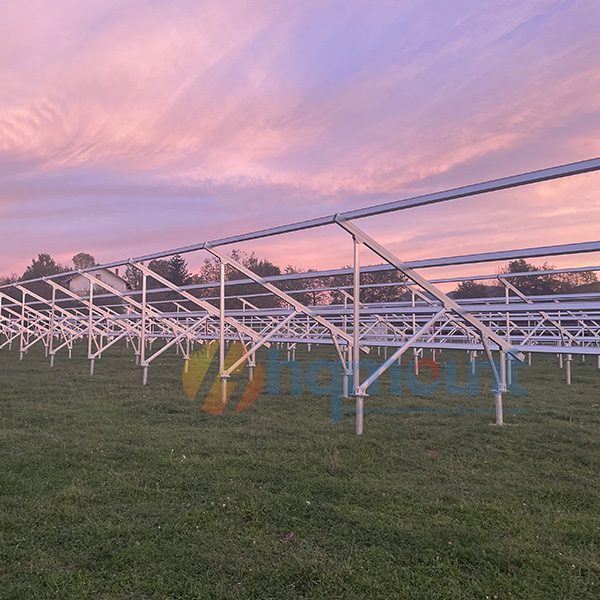

• 太陽光発電所用基礎 発電所

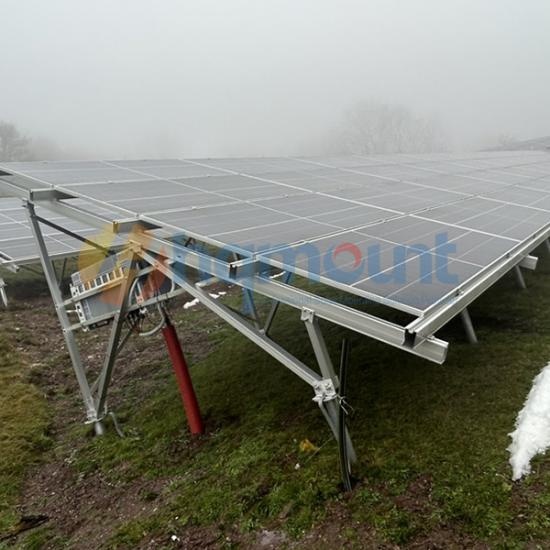

その 太陽光発電地上設置システムの主要基礎 – 迅速、信頼性が高く、費用対効果に優れています。

• 簡単な 設置工事

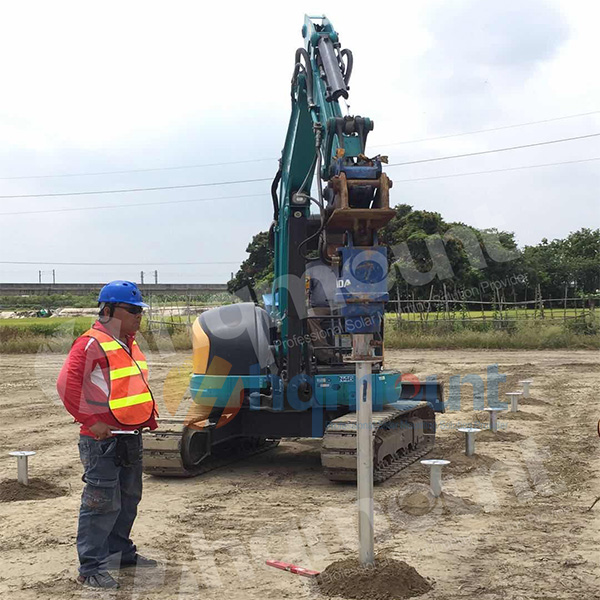

ドリル機を使用して土壌に打ち込みます。硬い 岩質土壌では、事前に穴を開け、コンクリートを流し込んで確実に固定します。

• 複数の 長さ

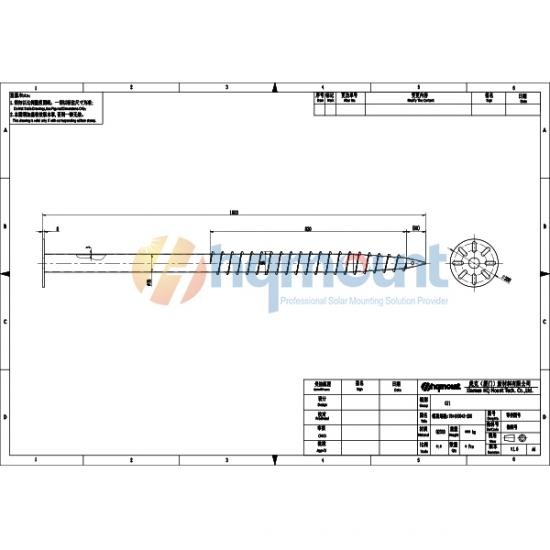

固定 標準 1.6m 小型リーフ；土壌のN値と風荷重要件に基づき、カスタム長さ2m、2.5m、3m、3.5mに対応。

• 複数の 直径

標準76mm；48mm、60mm、89mm、114mmも利用可能。

• 材料 オプション

Q235Bが標準、Q355は要望に応じて対応。

• 表面 保護化

溶融亜鉛めっき亜鉛めっき（HDG）80μm標準、要望に応じて100μm – 25年以上の耐用年数。

• カスタマイズ

フランジサイズ（180mm、200mm、220mm）、ヘッド形状、リーフ タイプ、長さ – すべてプロジェクトに合わせてカスタマイズ可能。

• 種類利用可能

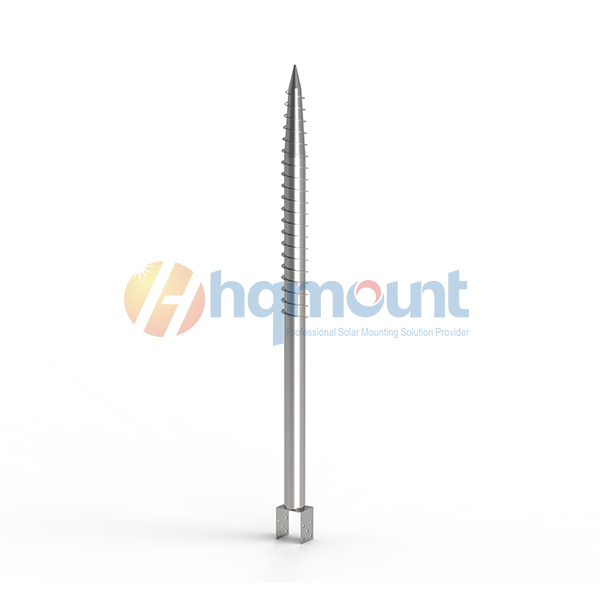

プレート付きまたはプレートなし；小型リーフまたは大型リーフ（砂、海岸、埋立地などの軟弱地盤用）；不均一な地形に対応可能；要望に応じたU字形ヘッド。

フランジによる種類

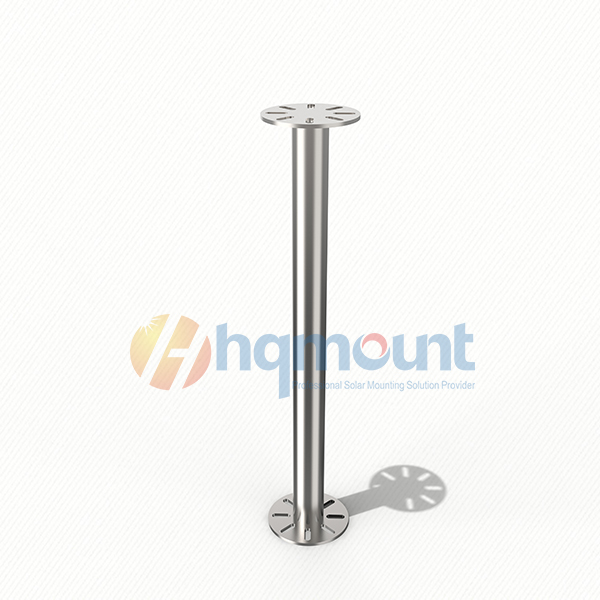

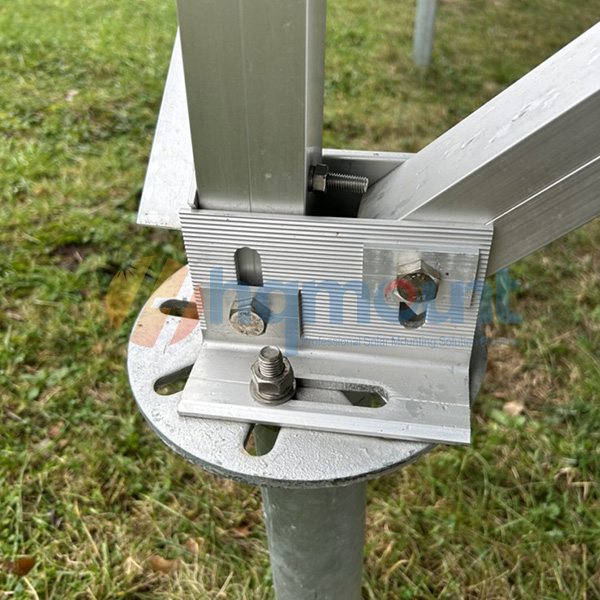

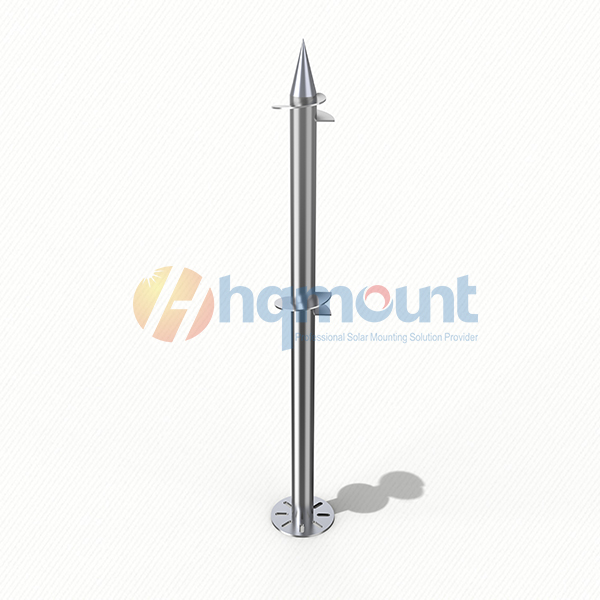

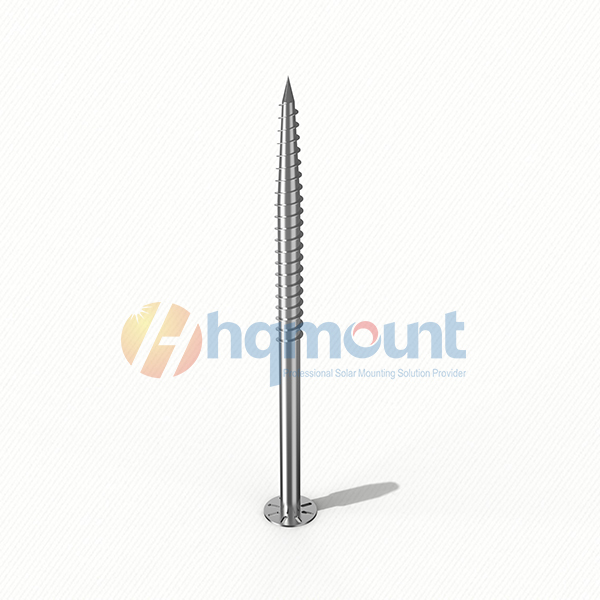

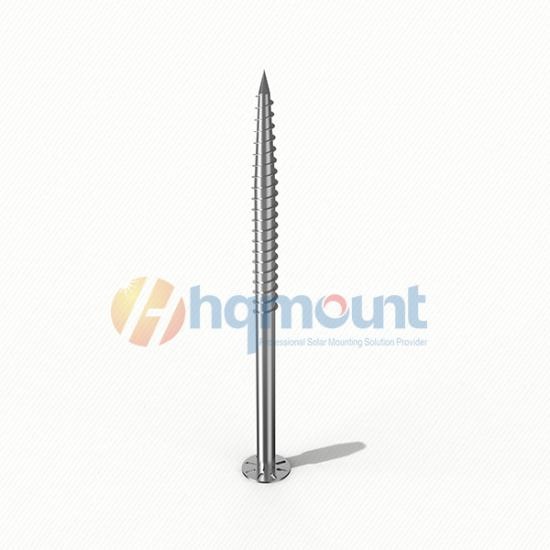

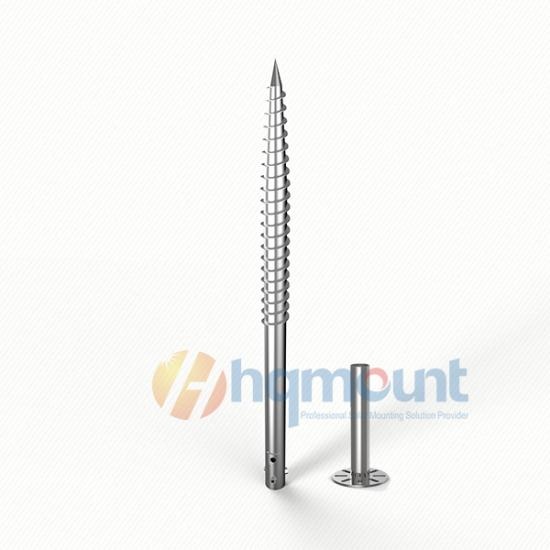

フランジトップ（プレート付き）：最も一般的で広く使用 – ボルト接続用の事前に穴あけされたフランジを備える

チューブトップ（プレートなし）：上部に3本または6本のM12ボルト（要望に応じてM16）で対称的に溶接

標準フランジサイズ（76mm直径）-180mm – 厚さ8mm/200mm – 厚さ8mm（最も一般的、8つの放射状長穴 – 標準オプション）/220mm – 厚さ10mm

リーフによるリーフ／らせん

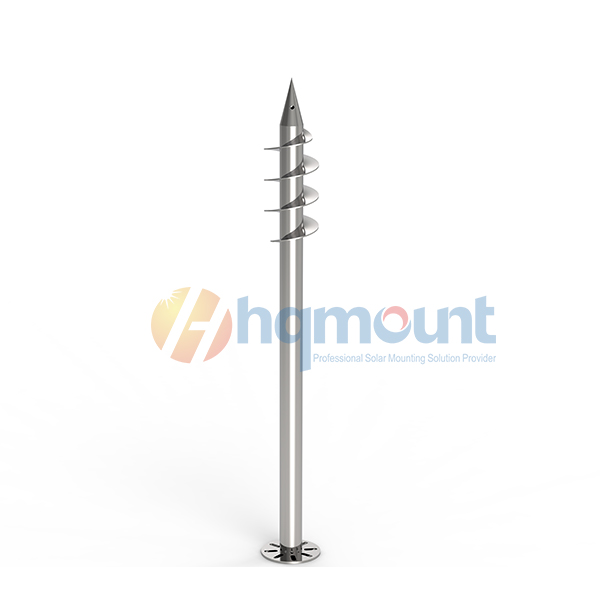

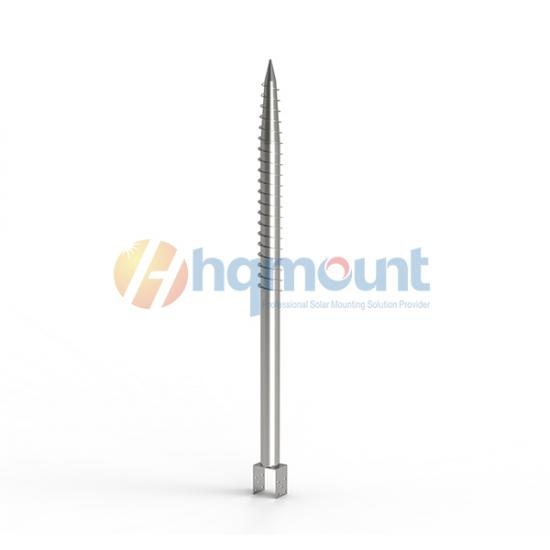

小型リーフ：幅10mm、 厚さ2mm – 市場標準で最も一般的

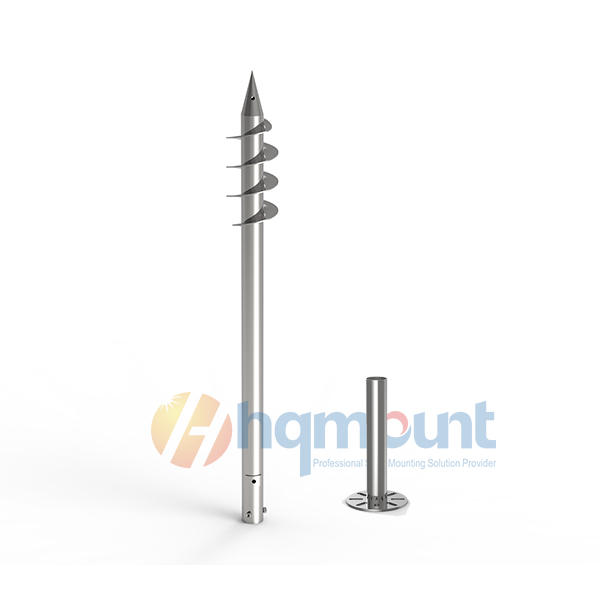

大型リーフ：外径176mm、200mm、250mm – 砂、海岸、埋立地、農業地域などの軟弱地盤用

• 直接製造業者

工場直販価格、完全な品質管理と迅速な配送。

• 品質保証 – 本社から直接取り付け

原材料検査：ミル試験報告書付き認証済みQ235B / Q355

溶接品質：ヘリックスブレードは安定した性能を実現するため精密に溶接

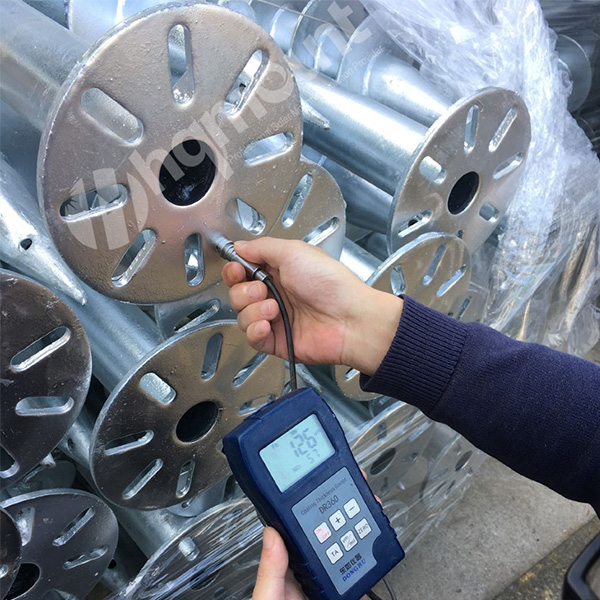

HDGコーティング検証：厚さ試験（平均80μm、最小厚さ点は3点平均で確認）

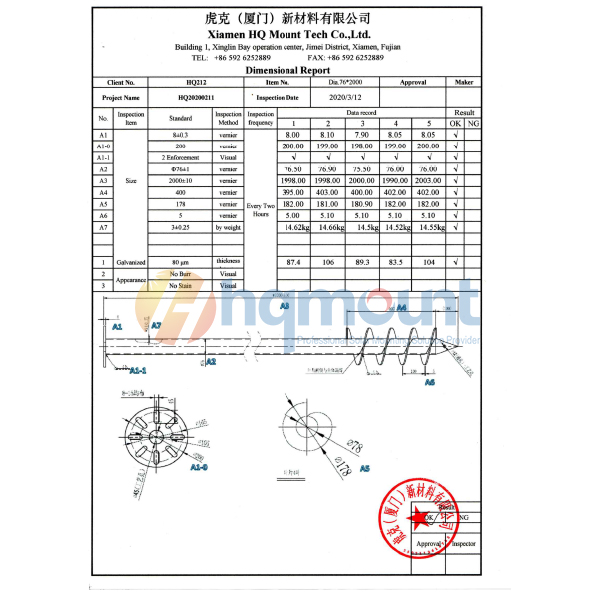

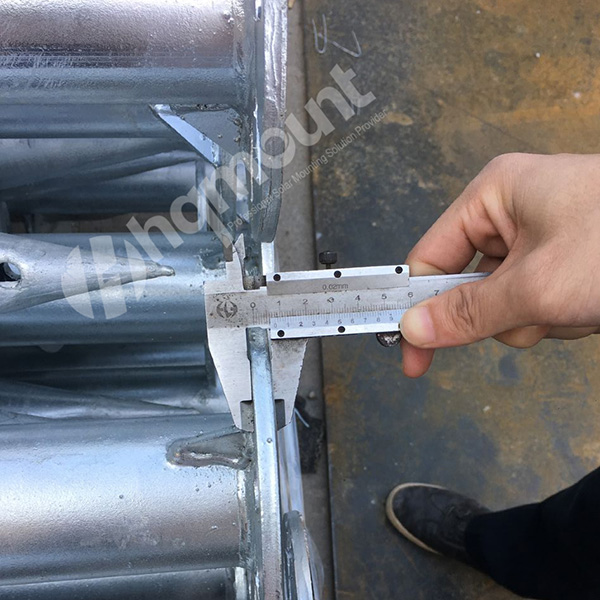

寸法検査：直径、長さ、フランジサイズ、ヘリックス直径をすべて検証

• 土壌適合性

適した土壌：粘土砂質土

• 不適：：

永久凍土／凍結土壌：凍結期間中は使用不可 – 季節に応じた施工が必要

非常に低いN値の土壌：N=1の土壌でもグラウンドスクリューを使用可能ですが、必要数量が大幅に増加し、コストが採算に合わなくなります

大きな岩／巨礫地域：推奨されません。小さな岩がある地域では、合金ドリルビットをスクリューヘッドに溶接できます

• 引抜耐力

引抜耐力は2つのレベルで評価されます：

1. スクリュー自体：スクリューの引張強度 – 設計値は要望に応じて提供可能

2. スクリュー＋土壌の相互作用：

小規模プロジェクト：経験値に基づく

中規模プロジェクト：顧客提供のN値に基づいて計算

大規模プロジェクト：計算による選定＋現場での引抜試験が必要

完全な太陽光発電所ブラケット（グラウンドスクリュー詳細付き）が必要です
