バラスト設置が太陽光発電コンクリート屋根の構造リスクをもたらす理由

タイトル:目に見えない危険: コンクリート屋根にバラスト式太陽光発電システムを設置すると失敗する理由

導入

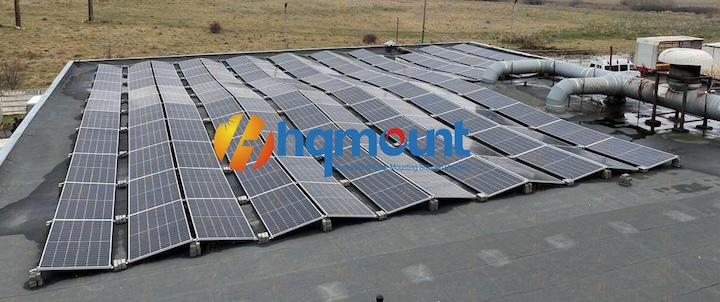

太陽光発電業界では、屋根への貫通部を必要としないバラスト式架台システムの魅力は明らかです。設置が簡単で、屋根の健全性を維持できるという利点があります。そのため、商業ビルや工業ビルの大型コンクリート屋根によく採用されていますが、多くの場合、その採用は誤りです。しかし、地上設置型のこの考え方を高架コンクリート屋根に適用すると、重要な構造的および空気力学的原理が無視されてしまいます。一見賢明な選択のように見えるものでも、安全性とシステムの寿命を危うくする一連のリスクを引き起こす可能性があります。この記事では、バラスト式システムがなぜ採用されるのか、その3つの基本的な工学的理由を説明します。

コンクリート屋根に対する高リスクの提案であり、正しい、より安全な代替案を特定します。

1. 増幅された風荷重の影響
開けた地面では、バラストブロックが設置されたアレイの下や周囲は風が自由に流れ、圧力を軽減します。しかし、コンクリート屋根は通常、パラペット壁で囲まれており、部分的に密閉された空間を形成します。風がこの太陽光発電構造物に当たると、パラペットが気流を遮り、方向を変えてしまうため、屋根面と太陽光発電アレイの間に気流が閉じ込められ、乱流が発生します。この現象により、開けた地面での標準的な計算と比較して、上向きの揚力（揚力）が大幅に増幅されます。バラストブロックは、単に太陽光発電構造物を固定するだけでなく、これらの異常に高く動的な力に耐えなければなりません。このような環境で標準的な太陽光発電バラスト計算に頼るのは、危険なほど過小評価です。

2. デッドロードの悪循環
最初の問題は直接的に2番目の問題を引き起こします。つまり、風による揚力の増加に対抗するために、より多くのバラスト重量が必要になるのです。これが悪循環を引き起こします。コンクリート製または鋼製のバラストが1キログラム増えるごとに、屋根構造に恒久的な固定荷重が加わります。多くの建物では、設計上の荷重余裕が限られています。この増加する重量は、屋根の安全な耐荷重能力に近づいたり、それを超過したりすることがあり、潜在的な倒壊の危険性をもたらします。「非貫通」の利点は、過大で耐えられない重量の導入によって完全に打ち消され、システムのコスト削減の前提を覆すような、高額な構造補強が必要になる可能性があります。

3. 長期的な点荷重破壊とコンクリートのクリープ
屋根全体の耐荷重が当初は十分であるように見えても、バラストシステムは危険な点荷重を課します。膨大な重量が各支柱の小さな脚部に集中します。持続的な重荷重を受けるコンクリートは、クリープ（時間の経過とともにゆっくりと永久的に変形する現象）の影響を受けます。さらに、数十年にわたる風による振動と応力サイクルが加わることで、これらの集中した箇所はひび割れ、剥離、または沈下を起こしやすくなります。この進行性の劣化はアレイ全体の安定性を損ない、位置ずれ、ガラスの破損、さらにはより深刻な問題につながる可能性があります。このゆっくりとした太陽光発電の構造劣化は、太陽光発電屋根の設置から数年後に現れることが多く、潜在的でコストのかかる問題となります。

エンジニアリングソリューション：プロフェッショナルな機械式アタッチメント

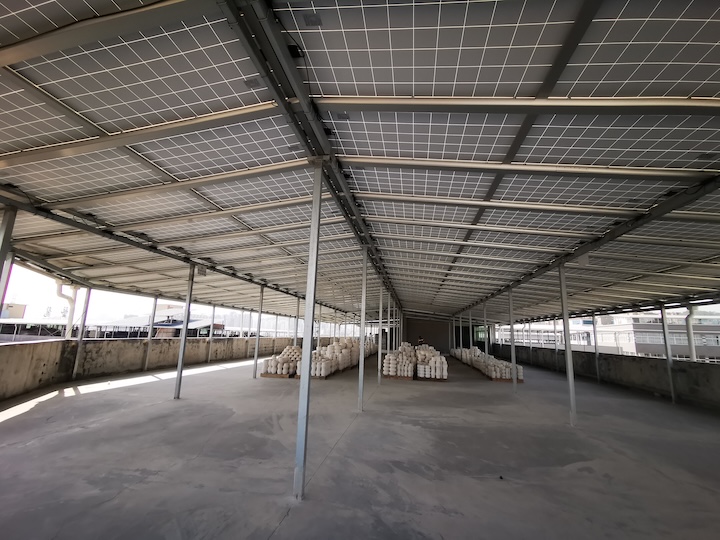

コンクリート屋根の場合、安全で耐久性のある唯一の解決策は、専門的に設計された機械的固定システムです。これには以下のものが含まれます。

構造荷重解析 : 認定エンジニアが屋根の積載荷重と固定荷重の容量を検証します。

適切なアンカー : 構造上の負荷を建物の支持構造に直接伝達するように設計された化学アンカーまたは機械ボルトを備えた人工屋根貫通部を使用します。

防水性 : すべての貫通ポイントに、実績のある長期耐候性シール技術 (圧縮ガスケットやシーラントなど) を採用します。

この方法により、風による増幅リスクが排除され、死荷重が最小限に抑えられ、破壊的な点荷重が回避され、太陽光パネルの寿命に合わせた安全な設置が保証されます。

この記事では、バラストシステムの実現可能性を決定する特定の風条件の閾値を明確にし、それを超過した場合のリスクを明らかにします。

風速閾値の理解：35 m/s

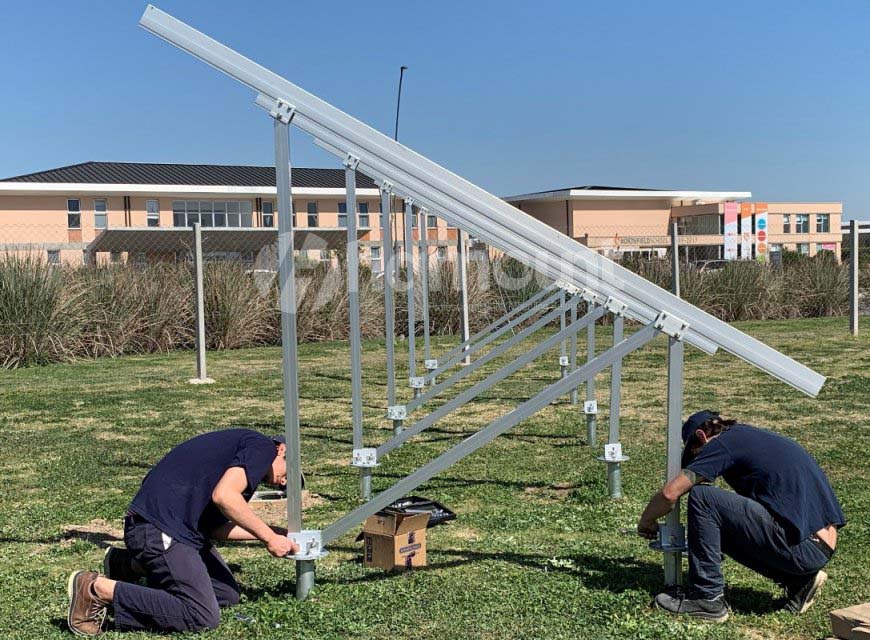

重要な区別が必要です。バラストシステムは本質的に欠陥があるわけではなく、状況に依存するものです。低風速地域（通常35m/s以下）や、地上設置型システム、あるいは非常に高い耐荷重性を持つ屋根においては、適切に設計されたバラストソリューションは安全かつ効果的です。このような低風速では、必要なバラスト重量は妥当な範囲内に抑えられ、風の増幅リスクは最小限に抑えられます。

このソリューションを強風地域（設計風速が35m/sに近い、またはそれを超える地域）の密閉型コンクリート屋根に適用すると、危険が生じます。ここでは、風の増幅、バラストの指数関数的増加、そして点荷重応力という3つの脅威が重なり、システムは経済的にも構造的にも不安定になります。

パフォーマンスに関する主張についての注意
このような状況において、コンクリート屋根向けに非常に高い耐風性能（例えば50m/秒以上）を備えたバラストシステムを宣伝している太陽光発電架台メーカーには注意が必要です。ブラケット自体はそのような風に耐えられるかもしれませんが、屋根上でこれを実現するには、増幅された浮上力に対抗するために、しばしば非現実的なほど膨大な量のバラストが必要になります。さらに深刻なのは、計算されたバラスト重量が、標準的なコンクリート屋根の安全な固定荷重容量をしばしば超えることです。このような提案は、理想的な非密閉型の試験条件に依存しており、屋根の構造的完全性という最も重要な制約を見落としている可能性があります。必ず、資格のあるエンジニアによる現場固有の構造荷重解析を要求してください。

結論
太陽光発電資産の25年以上の寿命には、絶対的に安全な基礎が不可欠です。コンクリート屋根にバラストシステムを選択すると、空力的および構造的なリスクが複雑に絡み合い、投資全体を危険にさらす可能性があります。太陽光発電システムの導入において真のプロフェッショナルとは、設置環境に適したツールを選択することです。経験豊富なエンジニアと提携し、特定の屋根に合わせて設計された機械的に固定されたシステムを選択することにより、開発者や設置業者は、太陽光発電投資のパフォーマンスだけでなく、根本的な安全性と健全性も確保することができます。
