アルミ製二穴タイプ • Uボルトまたはフラットバー • ZAMスチール（低価格） • メーカー直販

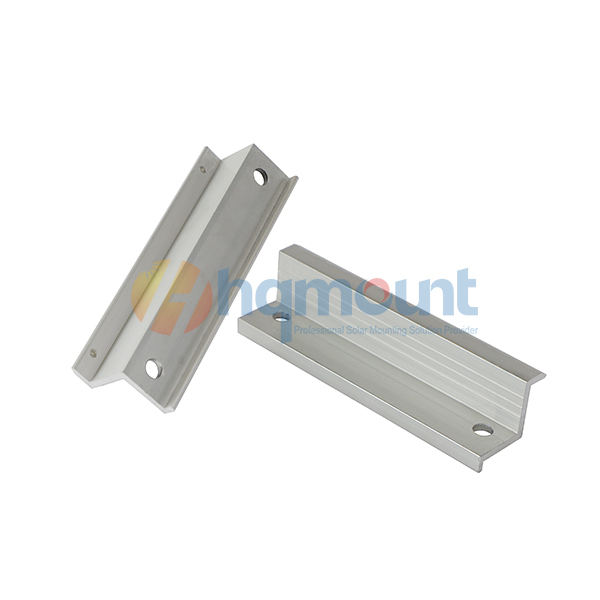

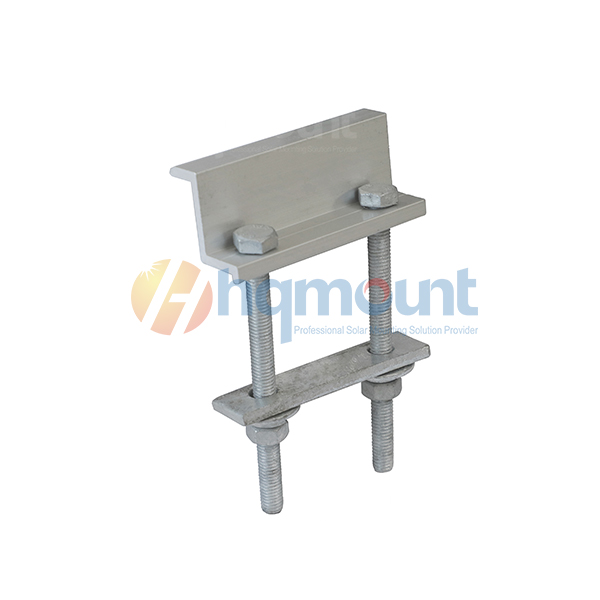

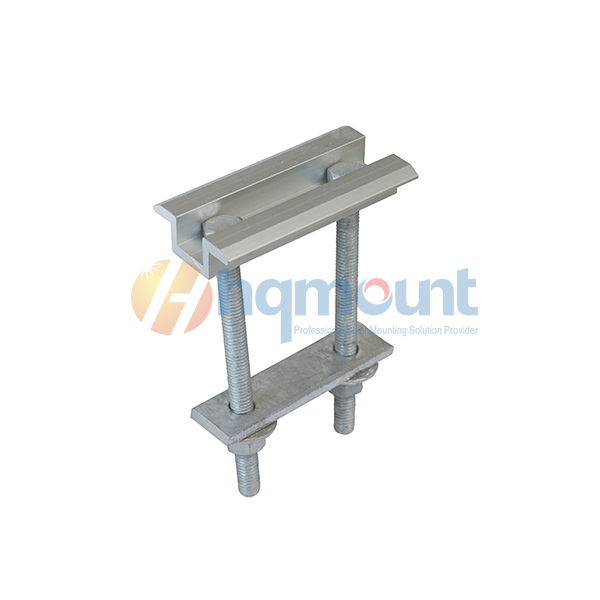

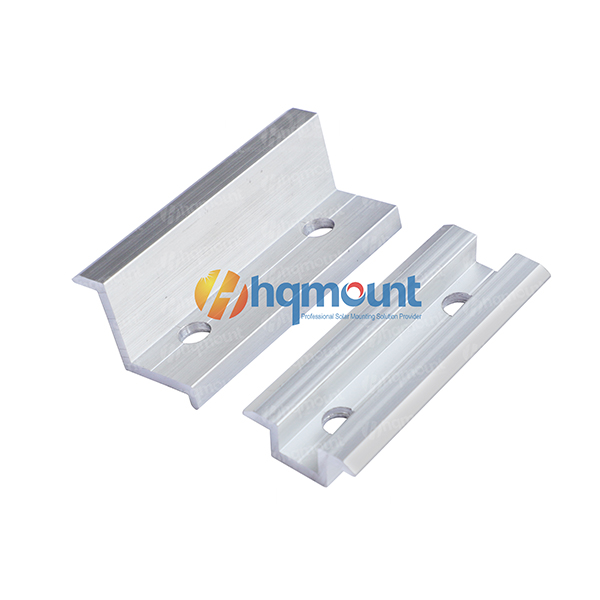

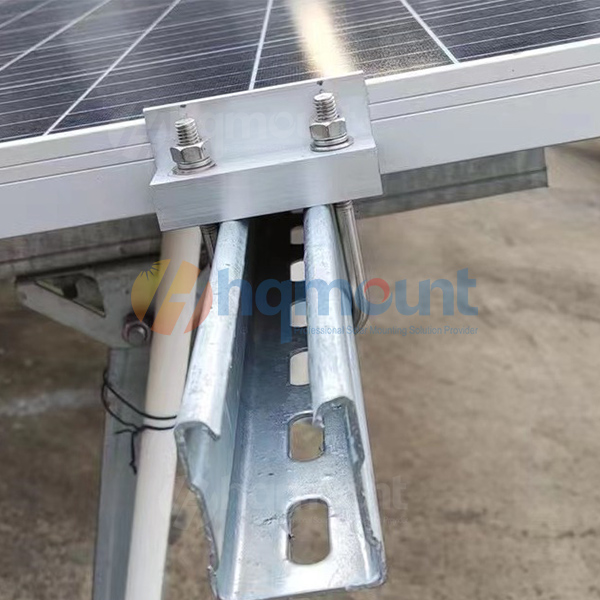

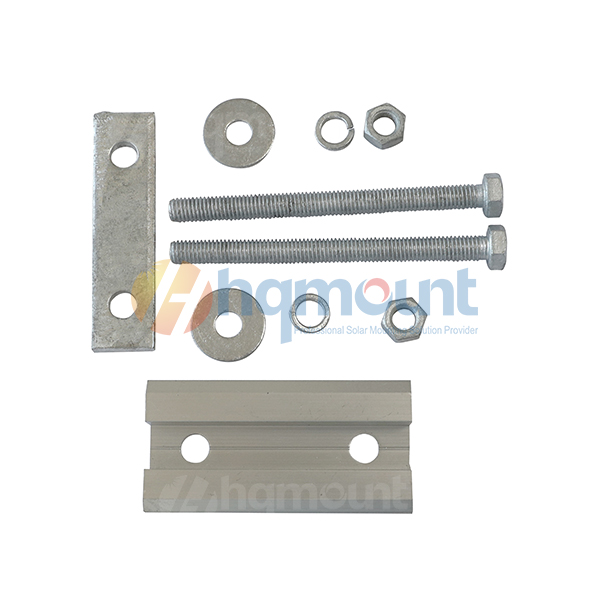

解決策1と2 – 上部固定（アルミ製二穴クランプ）

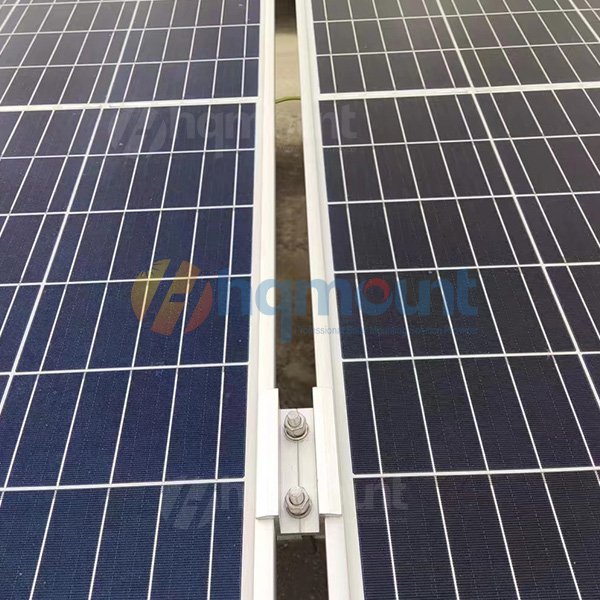

位置を固定する: 角型チューブフレームの上部にソーラーパネルを取り付けた。

• 材質：AL6005-T5アルミニウム、陽極酸化処理済み

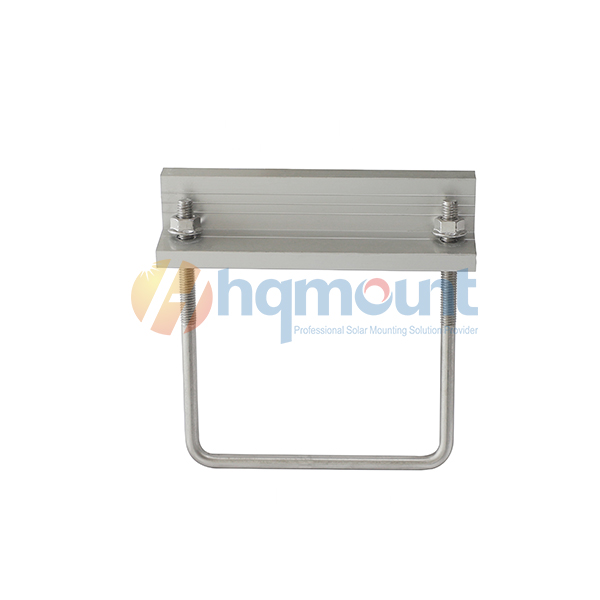

• Uボルトまたはフラットバーを選択できるデュアルホール設計
• 理想的な用途：パネルが構造物の上に設置される地上設置
• オプション：アースピン
• カスタマイズ可能：80mm、100mm、120mm、その他

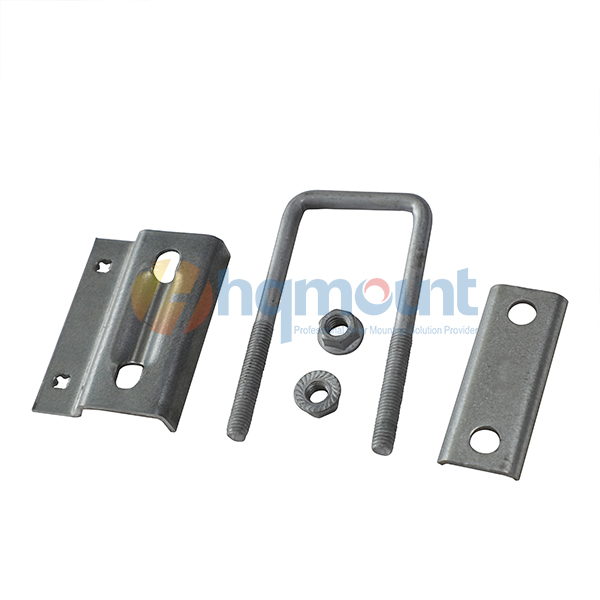

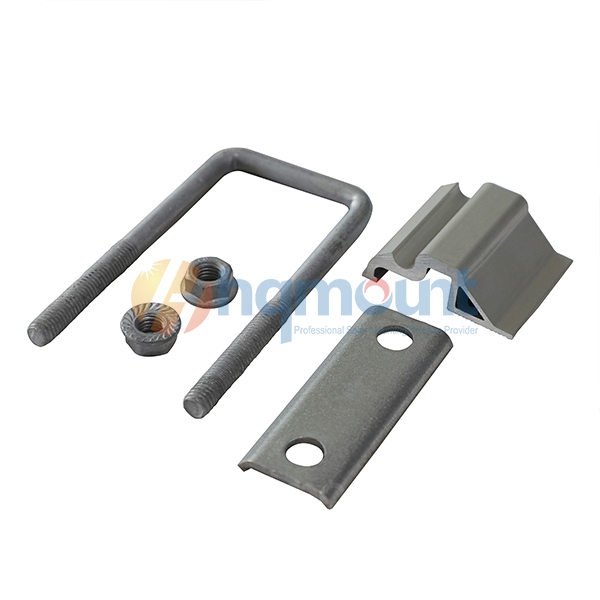

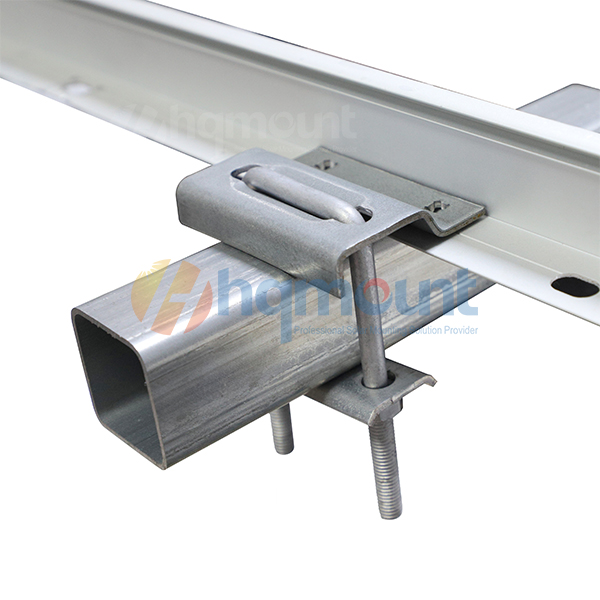

解決策3 – 下側固定具（ZAMスチール） – 低コスト）

位置を固定する: 角型チューブフレームの下側（フレームの下側）にソーラーパネルを取り付けた。

• 材質：ZAMコーティング鋼板（S350GD+ZAM）
• アルミニウムよりもコスト効率が良い
• 標準的な亜鉛めっき（SGS 4000H）に比べて2～6倍優れた耐食性
• 予算重視のプロジェクト、チューブの下に隠して取り付けたい場合に最適です。

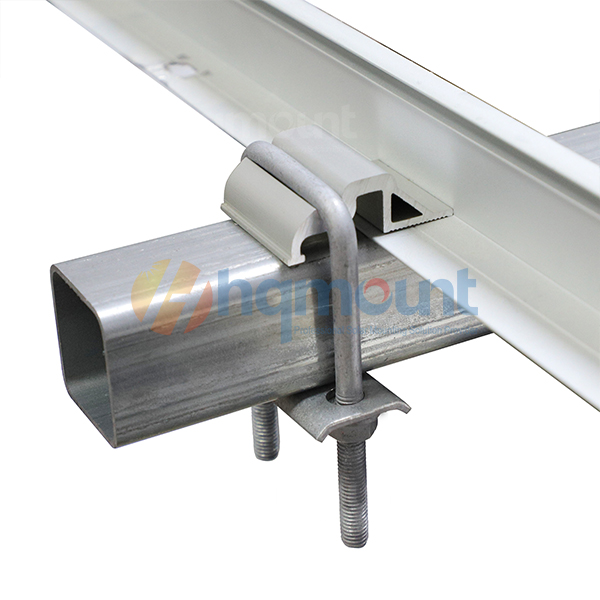

解決策4 – 下側固定（アルミ製上部パーツ） – 特別デザイン

位置を固定する: 角型チューブフレームの下側にソーラーパネルを取り付けたが、上部には耐腐食性を高めるためにアルミニウム製の部品を使用している。

• アルミ製上部パーツ＋下部クランプ設計
• アルミニウムの耐久性とフレーム下部への取り付けの利便性を兼ね備えています。
• 推奨用途：沿岸地域、または下側取り付けが必要でアルミニウム製が好ましい場合
• 陽極酸化処理（AA10） μ m)

どの取り付け位置を選択すべきでしょうか？

互換性のある角型チューブのサイズ

✅ 40 × 40 mm ✅ 40 × 60mm ✅ 40 × 80mm

ご要望に応じて特注サイズも承ります。現在どのようなソリューションをご利用されていますか？
