台形ソーラー屋根システム

設置場所 ： 傾斜金属屋根

建物の高さ ： 20mまで

最大風速 ： 60 m / s

積雪量 ： 最大1.4kn / m2

規格 ： jis c8955：2011および/ nzs 1170

素材 ： sus304＆amp; A al 6005-t5

色 ： ナチュラル

さび止め ： 陽極酸化

保証 ： 保証12年の

硬膜 ： 20年以上

部品リスト

システムコンポーネントの概要

1.インタークランプ
2.エンドクランプ
3.レール
4.コネクタ
フック

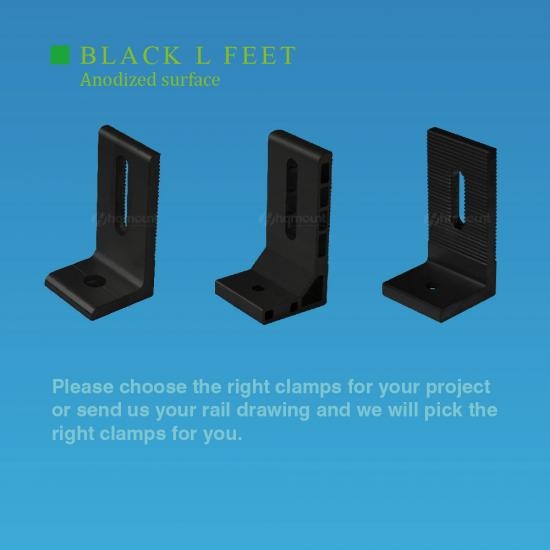

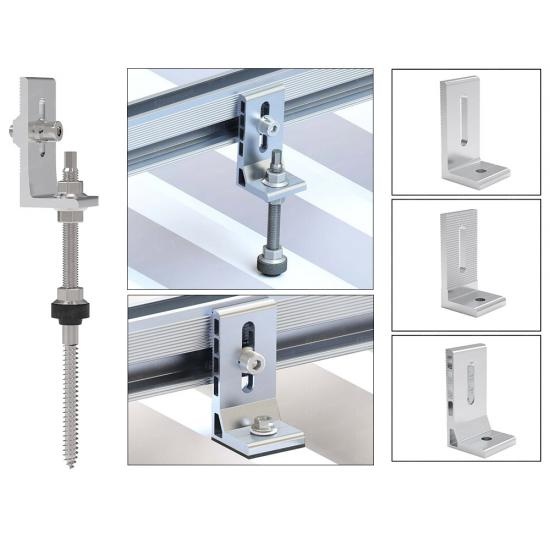

lフィートの設置

- 台形屋根の上端の長さは最小20 mmでなければなりません。
- ソーラーパネルを端の端からパネルの全長の1/4に固定することをお勧めします。
そしてレール。
- 2枚のソーラーパネル間のギャップは理想的には幅方向に17mmです。

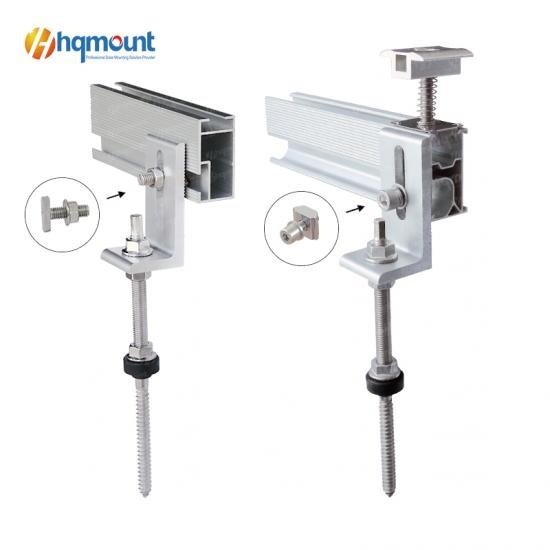

レールを1フィートに固定します

a。 ボルトを通します lフィートの溝

b。 にボルトを取り付けます レールの溝、ボルトを回転させる 溝にはまります。

c。 ボルトを締めて固定する レール、でマークを確認してください ボルトの底は 溝に垂直です。

c しない 2本のレールをいっしょにして、コネクターを上にスライドさせる 組み立て済みレールの裏側の途中 横に固定してから、4本のセルフタッピングネジでしっかりと固定します。 。
